DC-DC Ayarlı Voltaj Yükseltici-Düşürücü Kartı (LM2577 + LM2596)
₺
- İstanbul
- 7/8/2025

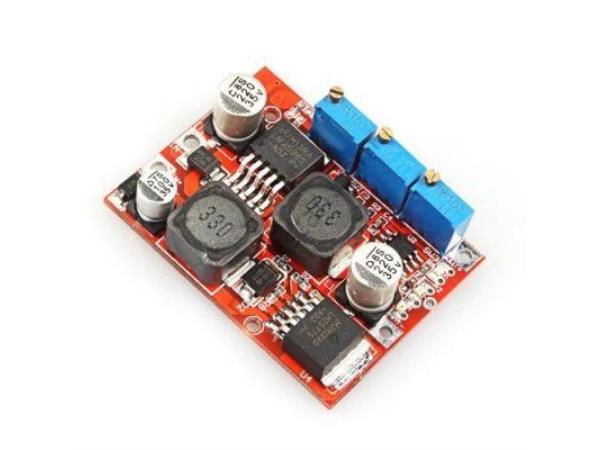

DC-DC Ayarlı Voltaj Yükseltici-Düşürücü Kartı (LM2577 + LM2596)
Kart üzerinde yer alan iki regülatörden biri voltaj düşürücü, diğeri ise voltaj yükselticidir. Giriş gerilimi uygulandıktan sonra kart üzerindeki trimpot ile çıkış gerilimi ayarlanmaktadır. Eğer çıkış gerilimi girişten düşük olsun isteniyorsa voltaj düşürücü regülatör otomatik olarak devreye girmektedir. Çıkış gerilimi, girişte yüksek olsun isteniyorsa da voltaj yükseltici regülatör otomatik olarak devreye girmektedir. Bununla beraber kart üzerinde iki adet daha trimpot yer almaktadır. Bunlardan biri çıkış akımını sınırlandırmada kullanılan trimpottur. Diğeri ise 'revolving light current' trimpotudur. DC-DC voltaj regöletörü olarak kullanılmasının yanında ayrıca led driver ve solar regülatör olarak kullanılabilmektedir. Özellikleri: Giriş Gerilimi: 4-35V Çıkış Gerilimi: 1,25-25V Çıkış Akımı: 4A'e kadar Buck-Boost Regülatör Kartı LM2577S ve LM2596 voltaj regülatör entegrelerinin ikisini de üstünde barındırır. LED driver ve solar regülatör olarak kullanılabilinmektedir. Potansiyometre yönü: saat yönü (arttırıyor), saat yönü tersi(azaltıyor) Led Göstergeler: -Sabit akım göstergesi :Kırmızı -Şarj Ledi :Kırmızı -Tam Şarj Ledi: Mavi. Sabit çıkış akımlarında kısa devre koruması bulunmaktadır. Ters giriş gerilim koruması bulunmamaktadır. Eğer çıkışınız 15W dan fazla ise aşırı ısınmayı engellemek için lütfen soğutucu kullanın. %80 verimlilik(Çıkış gerilimini arttırmada daha yüksek verimliliği olmaktadır.). Çalışma sıcaklığı -40°C ile +85 °C arasındadır. Eğer solar panel kullanıyorsanız giriş gerilimi çıkış geriliminden 1.1 kattan daha fazla olduğuna emin olun. Ürün Kodu : OZK000078
